旅客列車車輛單雙管供風轉換塞門開關方法（雙改單）
來源：
長沙市鵬揚教學設備有限公司
一、基本概述
當旅客列車車輛發生制動、總風管系漏泄等故障需要停止總風管供風、有單管供風車輛編入雙管供風車列、雙管供風車輛編入單管供風車列或雙管供風遇到單管機車供風時，就必須要進行單雙管供風轉換塞門開關工作，俗稱“雙改單”。
如果我們的客車檢修人員、乘務作業者對客車車輛空氣制動裝置不了解、未掌握正確的單雙管供風轉換塞門開關方法，當發生空氣制動裝置故障，就有可能因處置不當，引發故障進一步擴大，甚至危及旅客列車行車安全。
因此，我們客車檢修人員、乘務作業者應當熟練掌握單雙管供風轉換塞門開關方法，確保旅客列車運行安全。
二、雙管供風客車車輛空氣制動裝置構造
1.雙管供風特點：
雙管供風客車車輛空氣制動系統用風由制動主管供風，集便器、塞拉門生活用風、空氣彈簧用風由總風管供風?？諝庵苿?dòng)系統用風與集便器（塞拉門）、空氣彈簧用風分開供風，相互不受干擾，當總風管發生故障不能正常供風時，還可以由副風缸、制動主管向集便器、塞拉門、空氣彈簧提供用風。

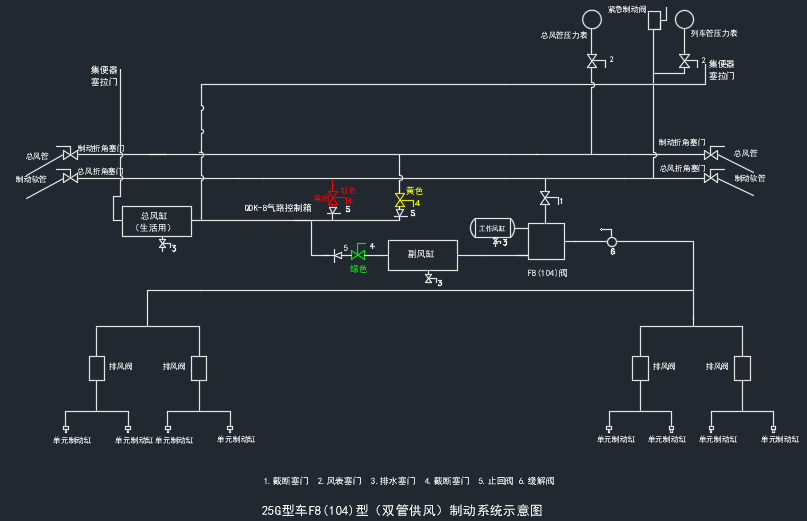

2.25G型帶集便器雙管供風客車車輛空氣制動裝置（如圖一）
圖一

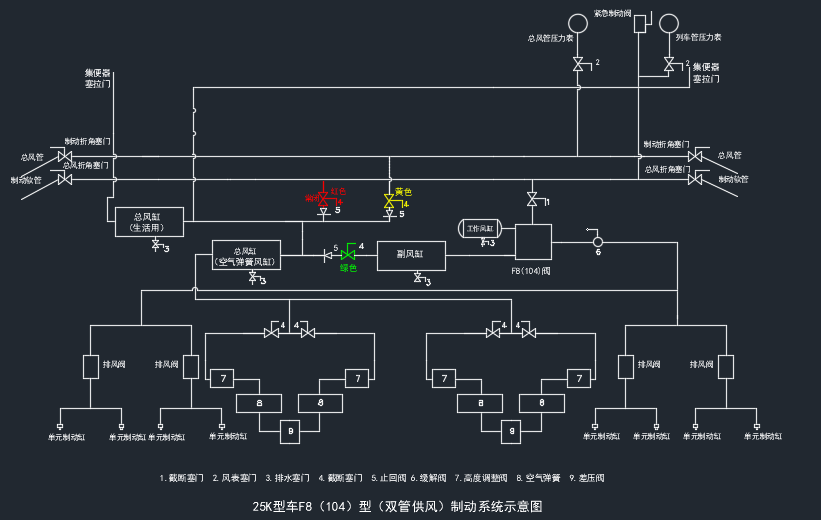

3.25K型雙管供風車輛空氣制動裝置（如圖二）
圖二
4.19T、25T型雙管供風車輛空氣制動裝置（如圖三）
圖三
三、單雙管供風轉換塞門裝置
1.25G型帶集便器雙管供風車輛單雙管供風轉換有三種形式：

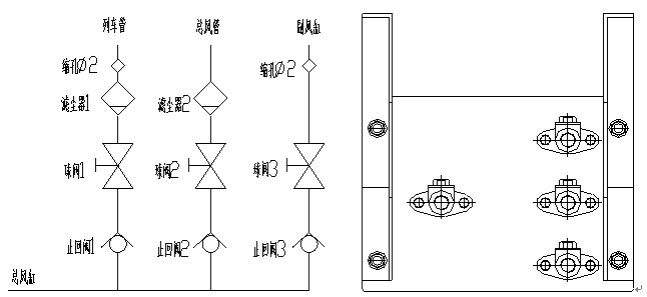

⑴唐廠：QDK－8型氣路控制箱原理圖及布置圖（如）
圖四

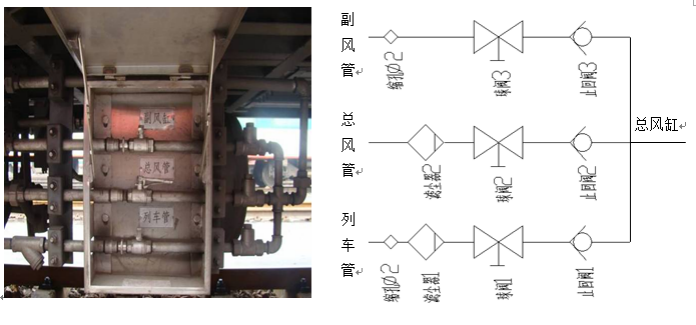

⑵浦廠：氣路轉換箱原理圖及布置圖（如圖五）
圖五

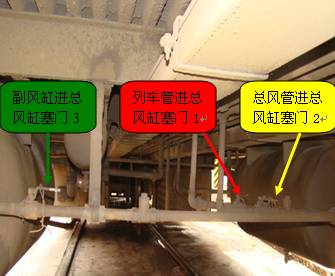

⑶普通管路塞門控制（如圖六）
圖六
總風缸供風控制塞門：
1號球閥為列車管向總風缸供風塞門。
2號球閥為總風管向總風缸供風塞門。
3號球閥為副風管向總風缸供風塞門。
2.25Z、25K型（帶集便器）雙管供風車輛采用普通管路塞門：
列車管向總風缸供風塞門手把紅色。
總風管向總風缸供風塞門手把黃色。
副風管向總風缸供風塞門手把綠色。
3.19T、25T型雙管供風車輛空氣制動裝置采用QD-K型氣路控制箱（如圖三）
QD-K型氣路控制箱原理圖及布置圖圖三
四、單雙管供風轉換塞門開關方法基本原則
⑴正常雙管供風：由總風管向總風缸、空氣彈簧風缸供風。
⑵單管供風：由副風缸向總風缸、空氣彈簧風缸供風。
⑶單管供風制動機有故障關門車：由制動（列車）管向總風缸、空氣彈簧風缸供風。
五、單雙管供風轉換塞門開關方法
1.25G型帶集便器雙管供風車輛采用QDK－8型氣路轉換箱、氣路轉換箱裝置單雙管供風轉換塞門開關方法
⑴雙管供風塞門開關方法
關閉：1、3球閥。
打開：2球閥。
⑵雙管供風改單管供風塞門開關方法（需要改單管供、雙管供風車輛編掛至單管供風車列中、或雙管供風車列中掛有單管供風車輛時）
關閉：1、2球閥。
打開：3球閥。
⑶制動機故障關門車雙管供風塞門開關方法（正常雙管供風）
關閉：1、3球閥。
打開： 2球閥。
⑷制動機故障關門車同時是單管供風時塞門開關方法
關閉： 2、3球閥。
打開：1球閥。
⑸單個車輛發生塞拉門、集便器漏風故障時各塞門開關方法

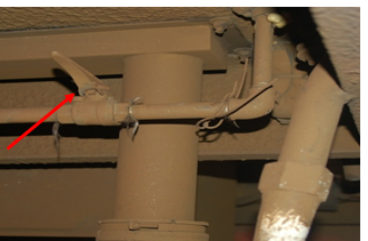

①單個車輛發生塞拉門、集便器漏風故障時可直接關閉總風缸該位（端）供風單個塞拉門、集便器車底上車供風塞門（如圖七），停止該車廁所集便器使用，塞拉門開關則由人工控制操作。
圖七
②單個車輛發生塞拉門、集便器漏風（部份車輛無單個塞拉門、集便器車底上車供風塞門）故障須關閉整車總風缸用風時
關閉：1、2、3球閥，停止該車總風系統用風。
2.19T、25T型雙管供風車輛裝用QD－K氣路控制箱單雙管供風轉換塞門開關方法
⑴雙管供風車風管塞門開關方法
關閉：3、4、5、6球閥。
打開：1、2球閥。
⑵雙管改為單管供風車風管塞門開關方法
關閉：1、2、5、6球閥。
打開：3、4球閥。
⑶非正常情況（制動機故障關門車）雙管供風車風管塞門開關方法
關閉：3、4、5、6球閥。
打開：1、2球閥。
⑷非正常情況（制動機故障關門車）單管供風車風管塞門開關方法
關閉：1、2、3、4球閥。
打開：5、6球閥。
⑸發生塞拉門、集便器、空氣彈簧（高度調整閥）漏風故障時，各塞門開關方法
①單個車輛發生塞拉門、集便器漏風故障各塞門開關方法
車底上車端部有總風供風塞門時，直接關閉該車端部生活風缸（總風缸Ⅱ）或該車（端）單個塞拉門、集便器車底上車供風塞門，停止該車廁所集便器使用，塞拉門開關則由人工控制操作。
②單個車輛發生空氣彈簧（高度調整閥）漏風故障時，各塞門開關方法：
可以直接關閉空氣彈簧總風缸進空氣彈簧或該位（端）轉向架空氣彈簧管供風塞門。
⑹車輛發生塞拉門、空氣彈簧（高度調整閥）漏風（影響列車運行）故障須關閉總風缸用風時。
關閉：1、2、3、4、5、6球閥。
《運規》說明：
第88條 旅客列車運行途中發生客車空氣彈簧故障時須限速運行，運行速度不得超過120km/h。
第91條 雙管供風旅客列車應由雙管供風機車牽引，運行途中因機車供風系統故障或用單管供風機車救援接續牽引，需改為單管供風時：
1.雙管改單管（以下簡稱雙改單）作業應在站內進行，在區間發生故障需改單管供風時，應限速120km/h運行至前方站內進行。
2.鐵路局列車調度員接到雙改單或單管供風機車牽引雙管供風列車救援申請后，應立即通知機車、車輛調度員，列車調度員在發布的調度命令中應注明雙管改單管供風，調度命令由車站值班員分別轉交車輛乘務員和列車長。有客列檢的車站，車站應同時通知客列檢。
3.客列檢人員（無客列檢時，由車輛乘務人員）根據調度命令將編組客車風管路改為單管供風狀態。
4.跨局運行時，改為單管供風后，由機車乘務員經車站值班員轉報列車調度員，列車調度員通知機車、車輛調度員。同時鐵路局列車、機車、車輛調度員應立即上報總公司列車、機車、車輛調度員。由總公司機車、車輛調度員下發調度命令通知有關單位，列車后續交路按單管供風辦理，直至終到站。
5.雙改單列車運行至終到站后，接續開行其他車次時，可維持單管供風至接續列車終到站。終到入庫后，由庫列檢（不入庫檢修的列車由客列檢，無客列檢作業的由車輛乘務員）恢復雙管供風狀態。
第92條 裝用真空集便裝置的旅客列車因故改為單管供風或裝用集便裝置的客車編掛在單管供風列車中，進行列車制動機試驗期間，客運乘務人員應將全列廁所鎖閉。運行途中因使用廁所造成臨時停車時，車輛乘務員應通知列車長暫時鎖閉部分廁所，并通知機車乘務員立即充風，列車緩解后盡快開車。
