通風空調BAS系統運行與維護實訓教學系統

一、通風空調BAS系統功能介紹：

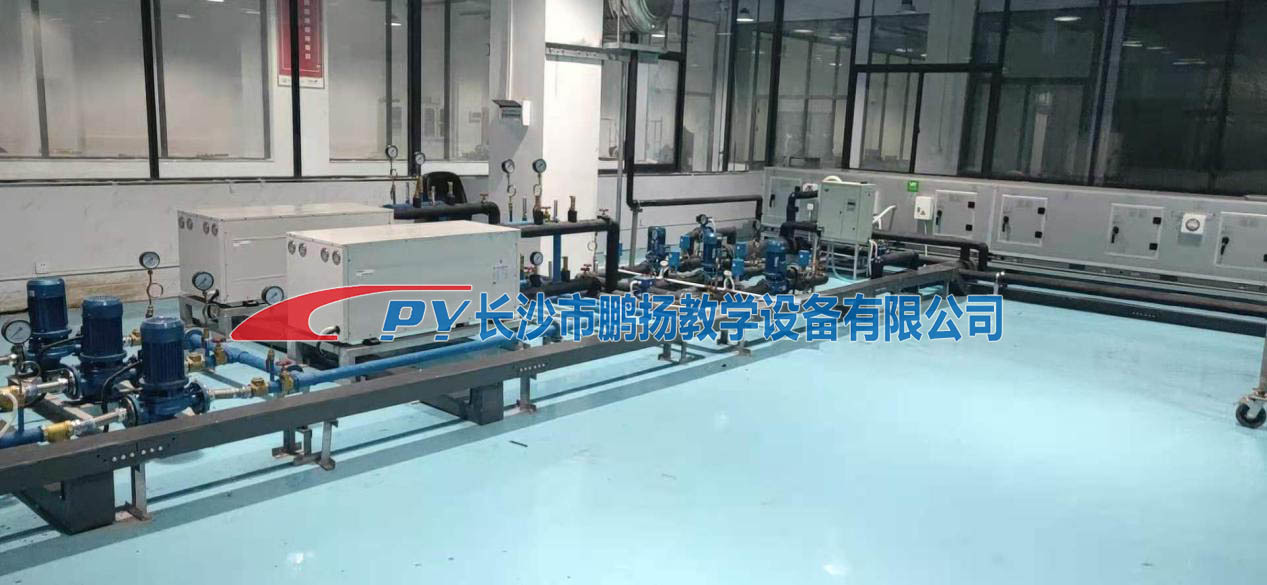

通風空調BAS系統主要模擬車站站廳的通風與空調系統，主要由冷卻塔、冷卻水系統、冷凍水系統、風系統的組成。本系統配備一套組合空調機組（新風、回風、排風）、一臺回（排）風機、風管道及各類風閥執行器。

1、冷卻水系統：冷卻泵、冷卻塔等設備。冷卻塔放置室外。

2、冷凍水系統：采用螺桿式制冷機組、冷凍水泵、定壓裝置、水處理裝置、集分水器及相關附件、閥門聯合運行進行制冷。在冷凍水供水管上設置平衡閥、流量計以平衡管路阻力，調解流量，在集分水器之間設置壓差旁通閥，調解水系統的壓力與流量。

3、通風空調BAS系統，可以真實的對學生進行系統、全面的培訓。學員通過車站通風與空調工程實訓系統可以進行制冷機組的保養與維護、水泵的保養與維護、各類傳感器的保養與維護、組合式空調機組的保養與維護等實訓，并可以與車站消防自動報警及其聯動控制實訓系統聯動。在空調管道的送口處安裝有 70 度熔斷式防火閥?；馂?zāi)發生時，應關閉著火區域的空調及新風機，停止向著火層輸送新風，減少助燃。

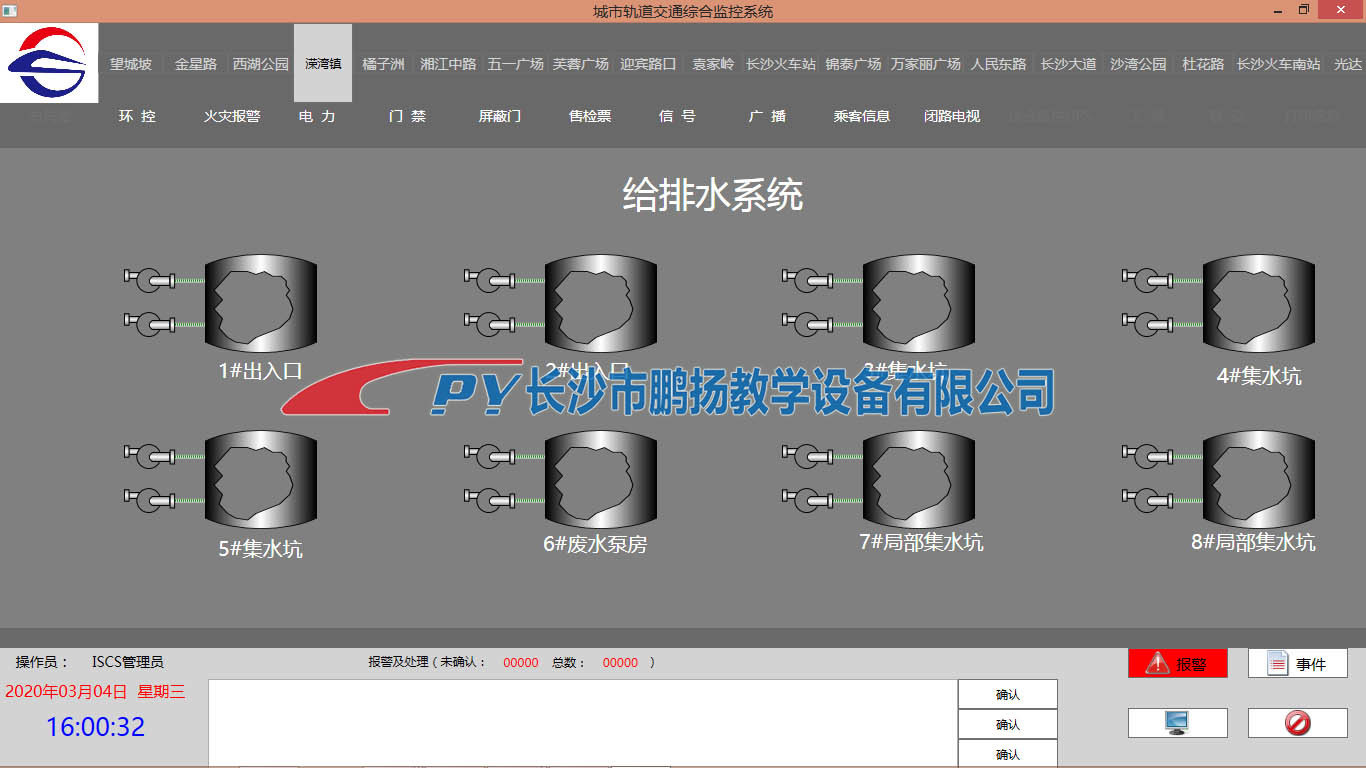

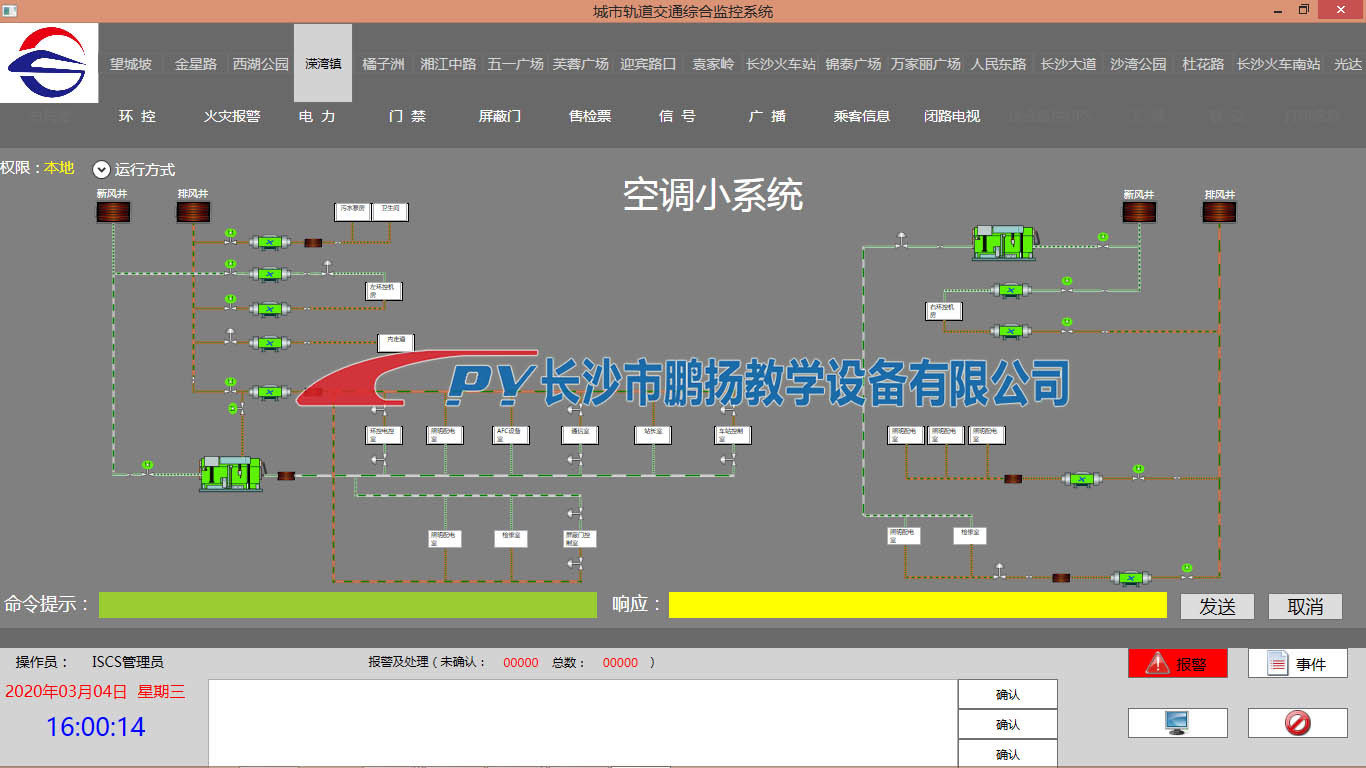

4、配套車站通風空調BAS三維虛擬系統一套，軟件可展示車站通風空調BAS系統的大、小系統，空調水系統、給排水的管道動態流水狀態，系統可通過控制相關閥門開啟、關閉動態流水效果，模擬仿真各系統的工作狀態和邏輯關系；同時可查看主控設備的相關信息介紹或三維虛擬動畫。學員可通過BAS系統生動形象的了解、操作地鐵通風空調BAS系統的設備基本組成、工作原理、操作方法。

二、可完成的實訓項目：

1）前端傳感器、執行器的認識；

2）前端傳感器的安裝接線實訓；

3）前端執行器（風閥驅動器、水閥驅動器）安裝接線實訓；

4）空調風系統的認識與操作；

5）空調水系統的認識與操作；

6）組合風柜(表冷器、風機盤管) 的認識、檢修、保養與維護；

7）冷水機組、水泵及冷卻塔認識、檢修、保養與維護；

8）空調系統綜合監控軟件操作實訓；

9）空調系統應急工況操作實訓。
