車站消防FAS系統運行與維護實訓教學系統

一、車站消防FAS系統運行與維護實訓教學系統功能介紹：

實訓系統主要由火災報警系統（FAS）及閉路電視監控系統（CCTV）組成?；馂膱缶到y(tǒng)(FAS)負責監視管轄范圍內的火災災情并報警，聯動控制專用防災設備。FAS 系統由火災觸發器件、火災報警控制裝置、火災警報裝置以及火災聯動控制裝置四部分功能裝置組成。閉路電視監控系統主要由可以實現遠程、隱蔽、全面、細致地對重點區域進行實現監控、記錄，對于出現的各種情況，管理人員可以即時知曉并進行處理。

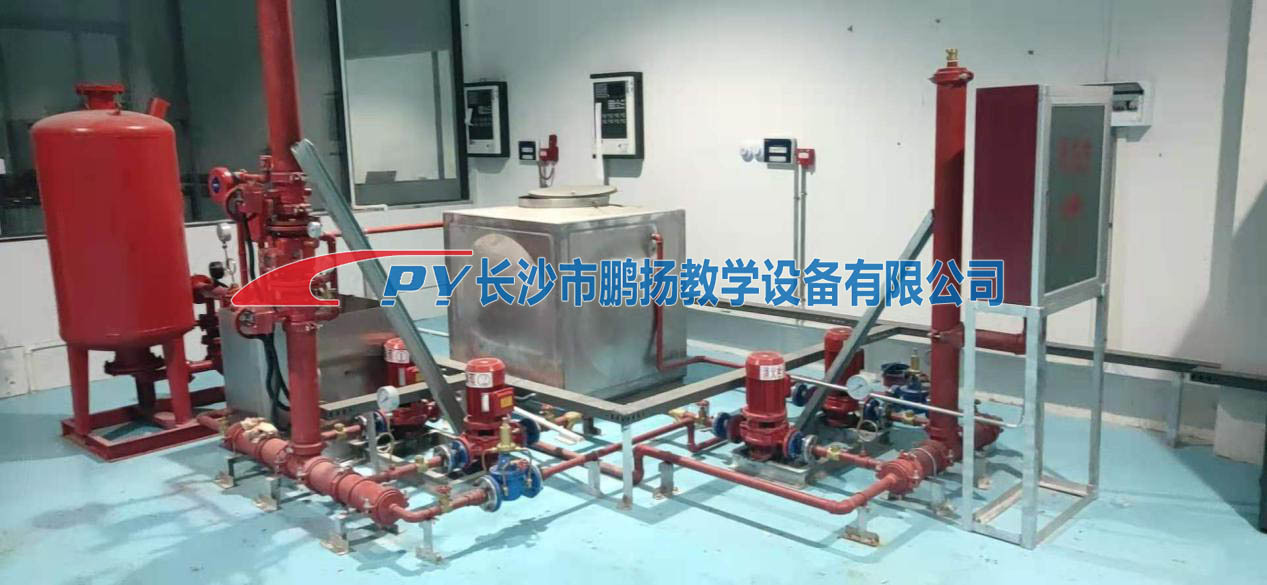

將著火時的煙、光、溫度等環境參數的變化通過相應的探測器探測后傳給中央處理主機，通過電腦的快速分析，判斷是否著火并將著火情況快速地報警，同時啟動消防自動滅火系統，控制火情；啟動緊急廣播系統和人群疏散指導系統，使建筑物內的人員快速撤離；關閉防火卷簾門對火區進行隔離；啟動排煙系統將有毒氣體排出，盡可能地控制火情，減少人員傷亡，降低財產損失。

配套車站消防FAS三維虛擬系統，仿真車站火災發生和滅災作業流程；為了更貼切現場的作業完整性，系統組成部分與功能實現如下：

（1）系統模式分為自動模式和手動模式。

（2）系統處于自動模式下，當有火災狀態（煙感溫感火災信號）或按下手動報警按鈕時，系統自動報警，聯動滅火系統。

（3）系統處于手動模式下。當有火災狀態（煙感溫感火災信號）或按下手動報警按鈕時，系統不自動聯動。

（4）當自動模式失效，聯動系統未正常啟動時，人為將系統模式打到手動模式，按下手動啟動按鈕，聯動系統。

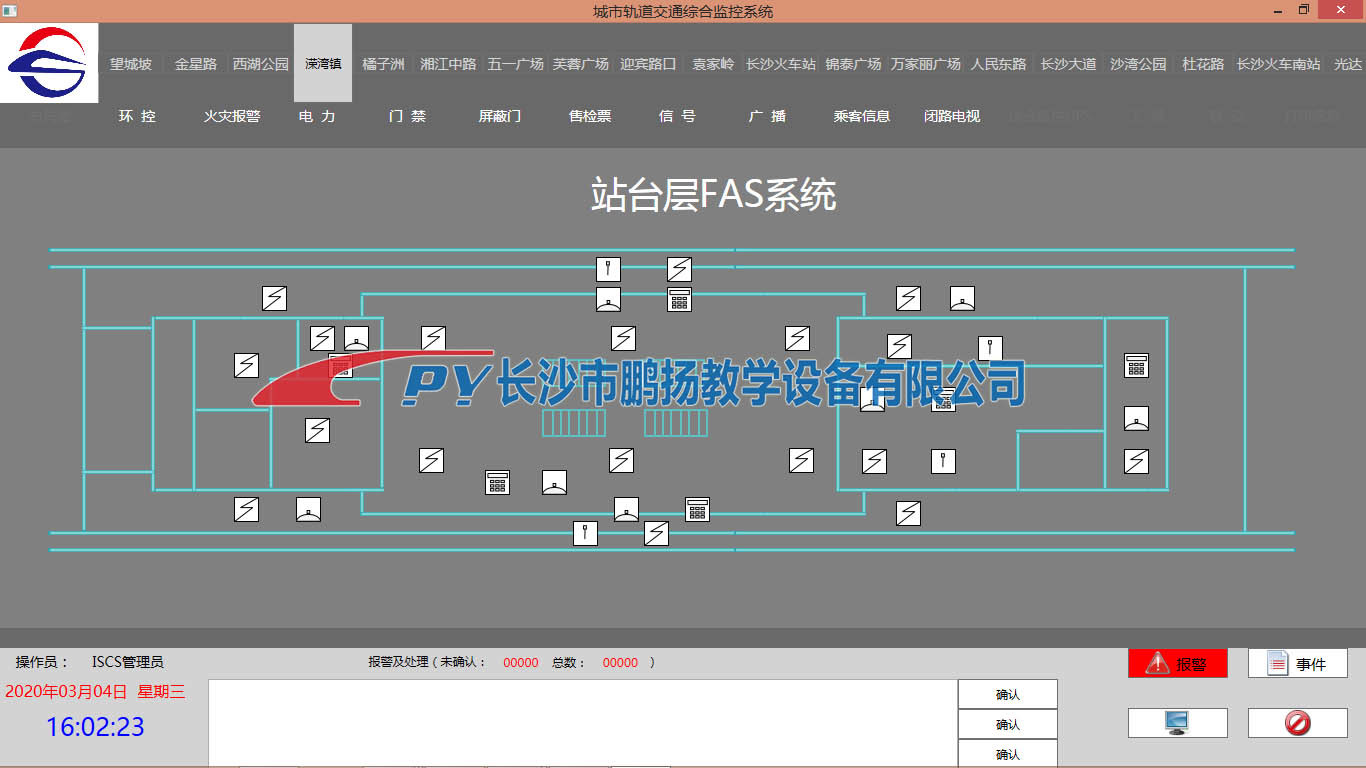

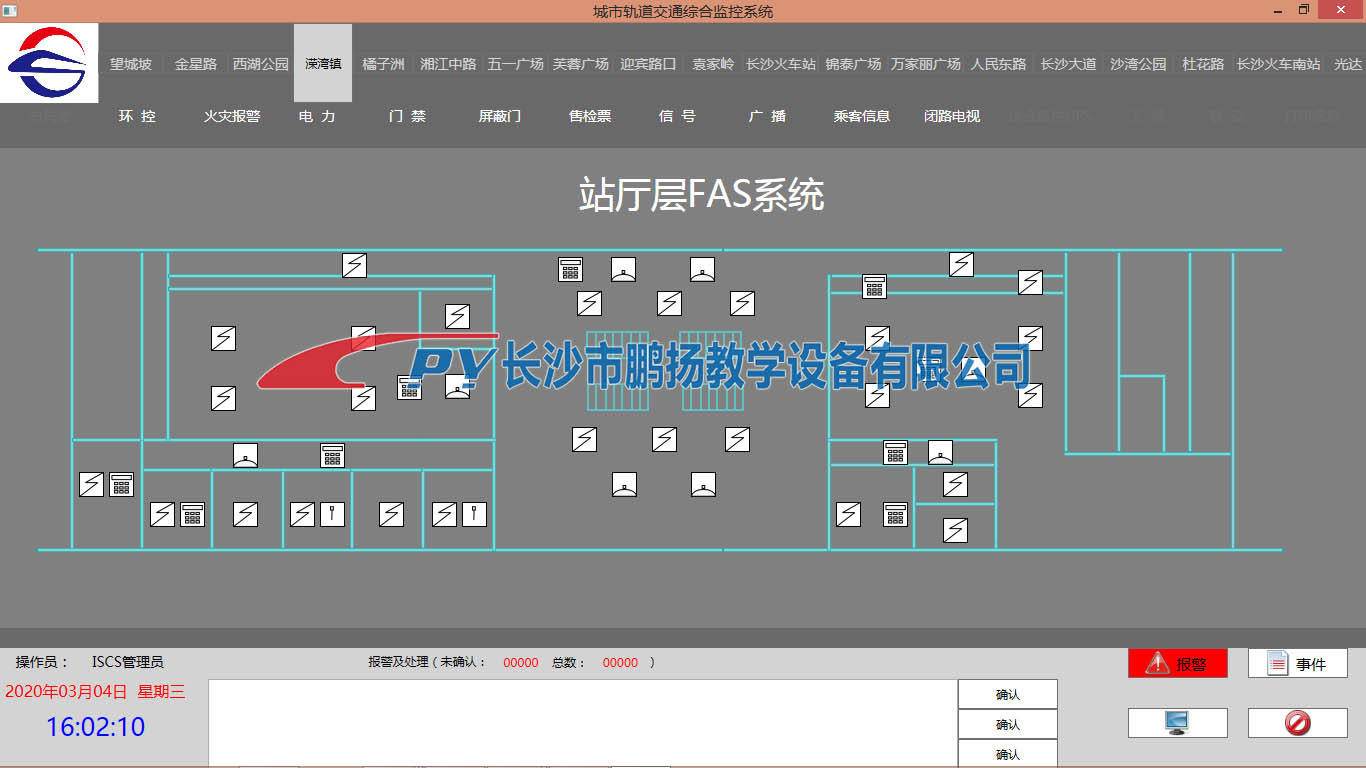

（5）軟件聯動展現，具體表現為：當系統打到自動狀態時，軟件上自動狀態指示燈亮。手動狀態時亦然，通訊狀態指示燈為紅色燈，軟件界面亦為紅色，相反亦然。

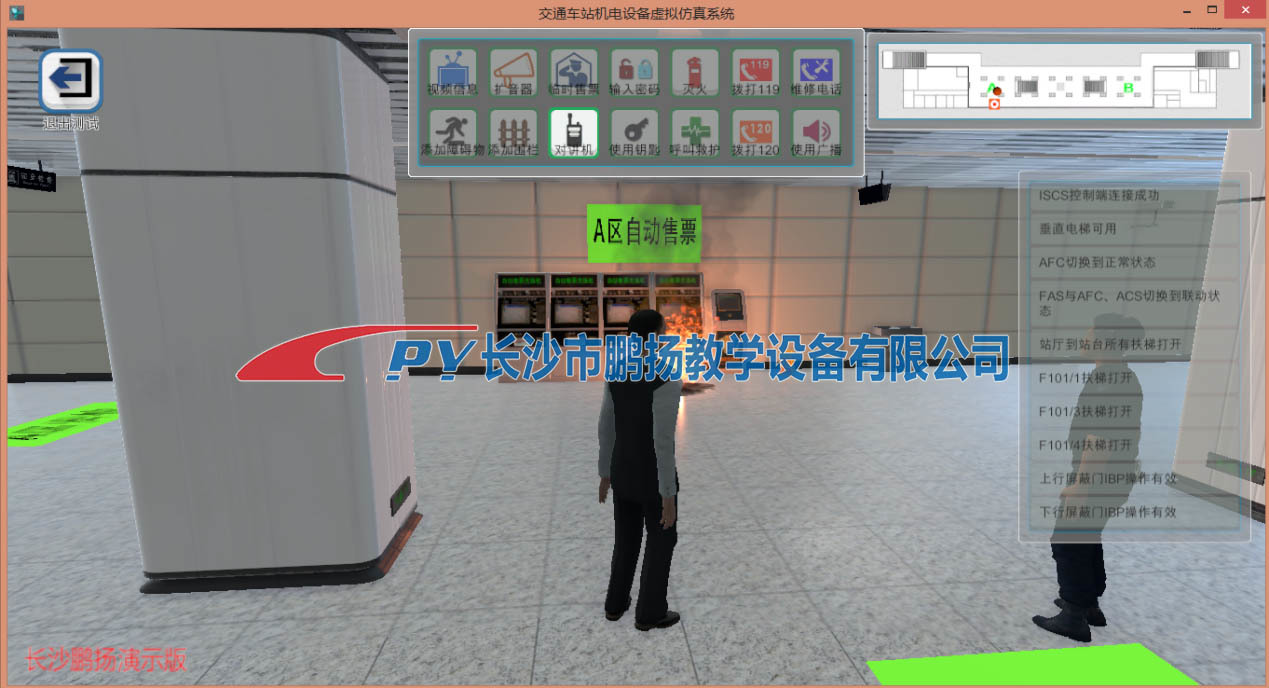

（6）當教師機模擬預案火災發生時，可在FAS界面上發生報警狀態提醒，同時系統會調用三維動畫，動態展示現場發生狀態；當正常按照地鐵規章制度以及操作規章排故后，預案故障解除，同時用三維方式展現。

可完成的實訓項目：

1）系統主機編程設計設置操作；

2）前端元器件地址編碼設置；

3）聯動編程；

4）火災探測與火災警報；

5）火災報警聯動控制器的使用與設置；

6）消防報警單點處理實訓；

7）火災事故廣播及火災通訊系統的使用；

8）消防報警電話的認知及操作；

9）車站火災的應急演練實訓。
